【光敏电阻】 应用介绍
Arduino-光敏传感器
实验概述
利用光敏开关模块作为开关控制LED的亮和灭。
实验原理

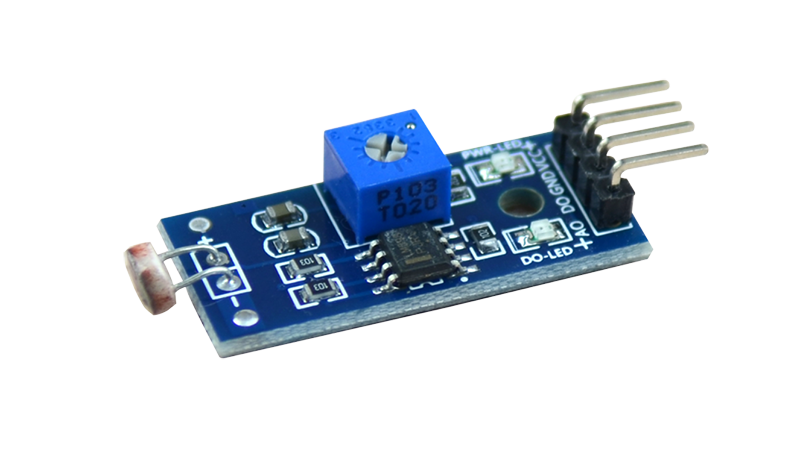

光传感器是利用光敏元件将光信号转换为电信号的传感器,它的敏感波长在可见光波长附近,包括红外线波长和紫外线波长。光传感器不只局限于对光的探测,它还可以作为探测元件组成其他传感器,对许多非电量进行检测,只要将这些非电量转换为光信号的变化即可
实验步骤

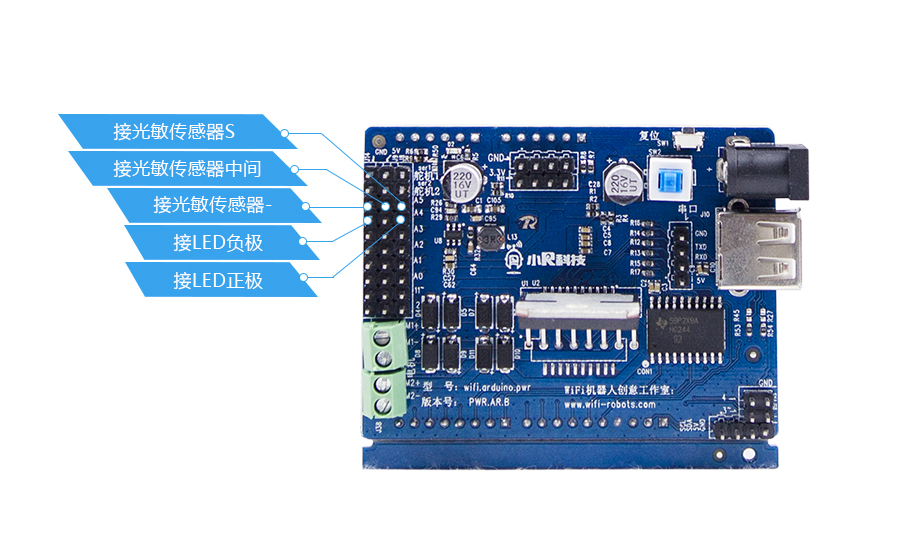

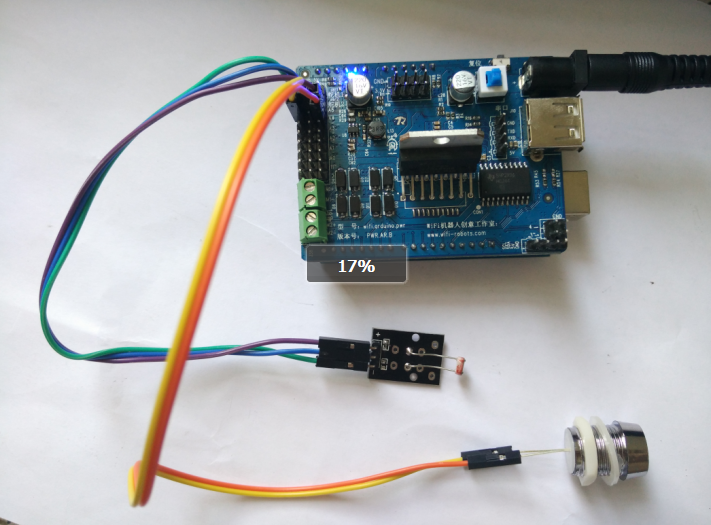

光传感器模块和模拟接口A4接LED 搭建简单电路,制作光传感器闪光器。利用模拟接口A4接入的LED,将光传感器传感器接入A5接口,当光传感器传感器感测到没有光线时,LED 闪烁发光。

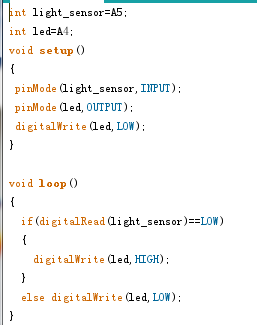

代码解析
首先定义了光传感器模块以及LED的引脚,并将光传感器模块设置为输入模式,LED设置为输出模式,主循环里面判断是否处于光传感器模块被遮光状态,是的话亮起LED,不是的话LED灭。
实验现象
打开arduino开发板的开关,上传代码后,用手遮住光敏传感器,led就亮起来了,当外面有光照直接照射到光敏传感器的时,LED就不会亮。
