火焰传感器模块

下载: 19  点击: 1359


大小:2.63KB 价格:0.00元 更新日期:2016-06-09 开发者:小R科技


火焰传感器模块
    • 应用名称
    • 所属分类
    • 更新时间
    • 立即下载
    • 火焰传感器模块
    • 51duino
    • 2016-06-09
【火焰传感器模块】 应用介绍

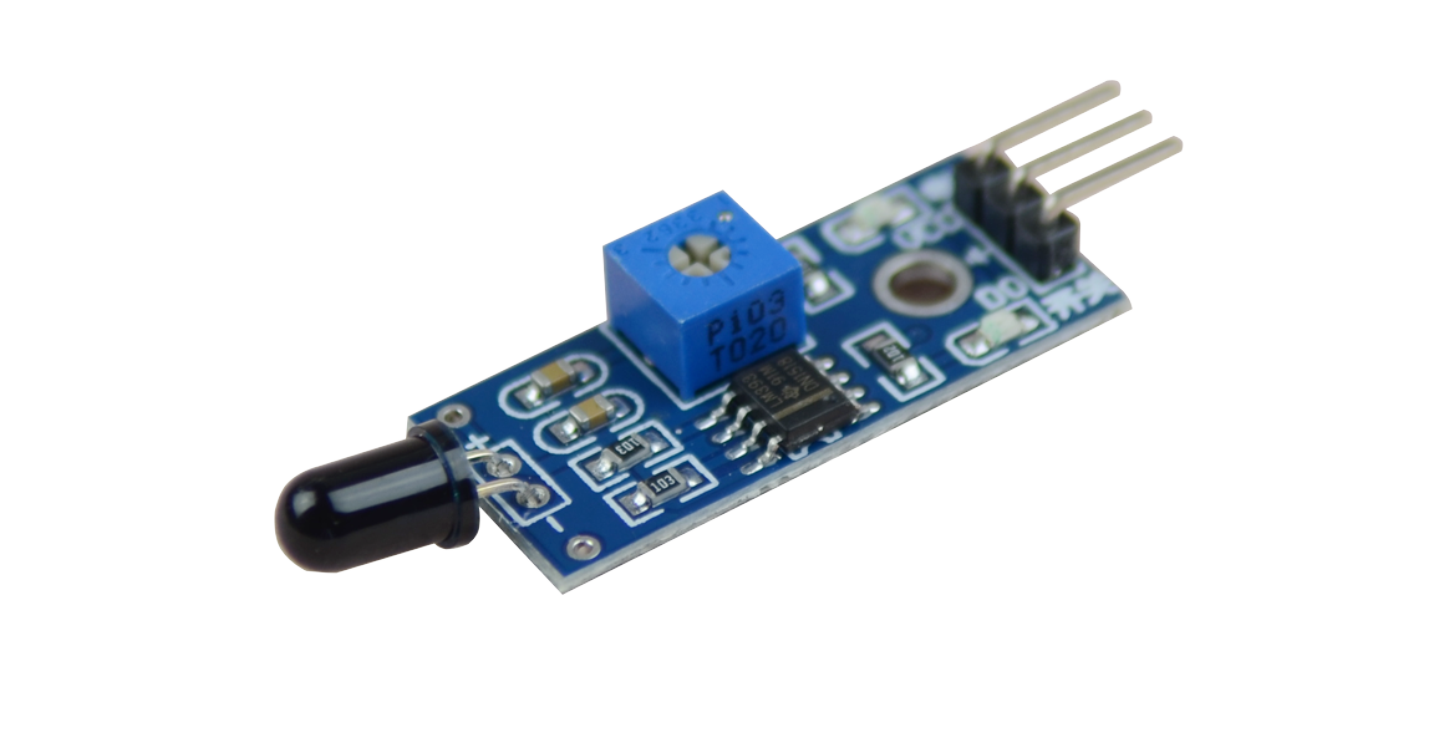

模块介绍:
       可以检测火焰或者波长在760纳米~1100纳米范围内的光源,打火机测试火焰距离为80cm,对火焰越大,测试距离越远。探测角度60度左右,对火焰光谱特别灵敏,比较器输出,信号干净,波形好,驱动能力强,超过15mA,使用宽电压LM393比较器。

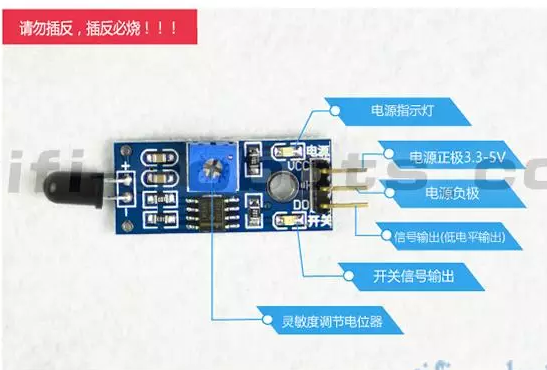

模块使用说明:
1 、火焰传感器对火焰最敏感,对普通光也是有反应的,一般用做火焰报警等用途。
2、 小板输出接口可以与单片机IO口直接相连
3、传感器与火焰要保持一定距离,以免高温损坏传感器,对打火机测试火焰距离为80cm,对火焰越大,测试距离越远

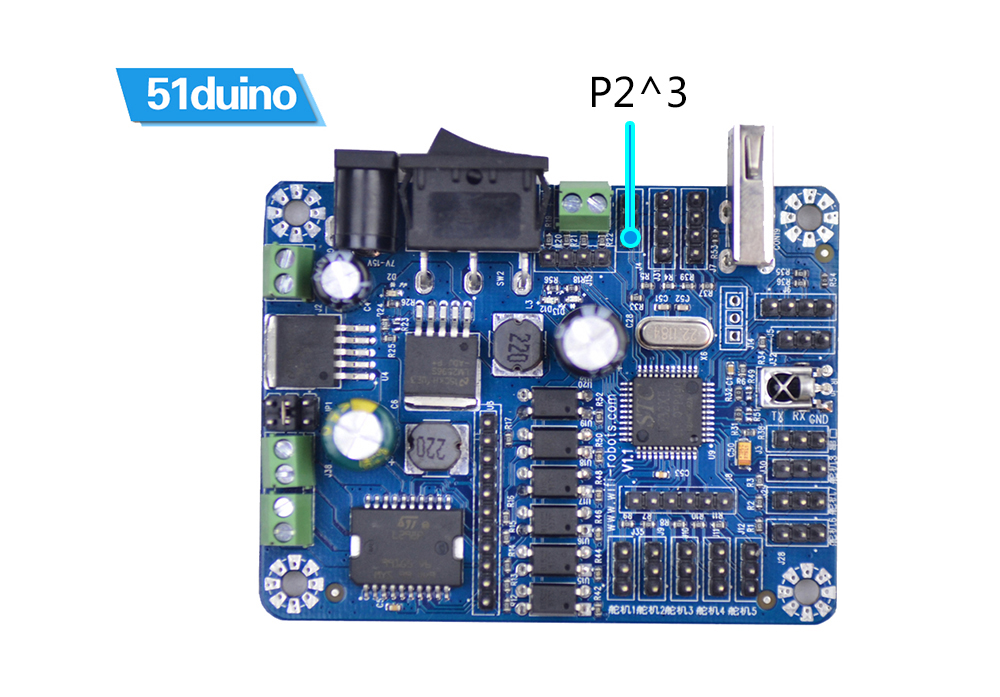

连接方法,VCC接主控5V,GND接GND,Do接在主控板的P2^3
