【倾斜震动传感器】 应用介绍

模块特性

1传感器可以感知物体角度的变化
2工作电压3.3V-5V
3输出形式 数字开关量输出(0和1)

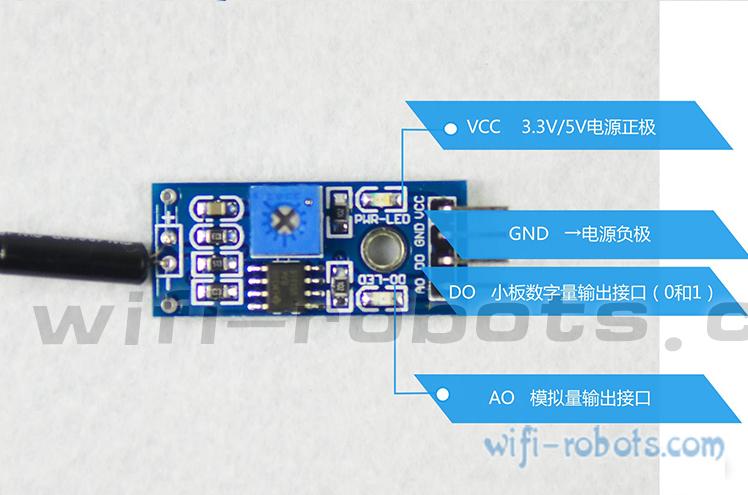

模块接口说明(3线制)
1 VCC 外接3.3V-5V电压(可以直接与5v单片机和3.3v单片机相连)
2 GND 外接GND
3 DO  小板数字量输出接口(0和1)
注:AO口在此无效,不用做任何处理。
使用说明
1倾斜传感器采用MEC原装倾斜开关SW-460D,灵敏度高,一般用来检测物体角度的变化。
2模块在无倾斜或者倾斜角度达不到设定阈值时,DO口输出高电平,当传感器倾斜角度超过设定阈值时,模块D0输出低电平;
3小板数字量输出D0可以与单片机直接相连,通过单片机来检测高低电平,由此来检测物体角度的变化;

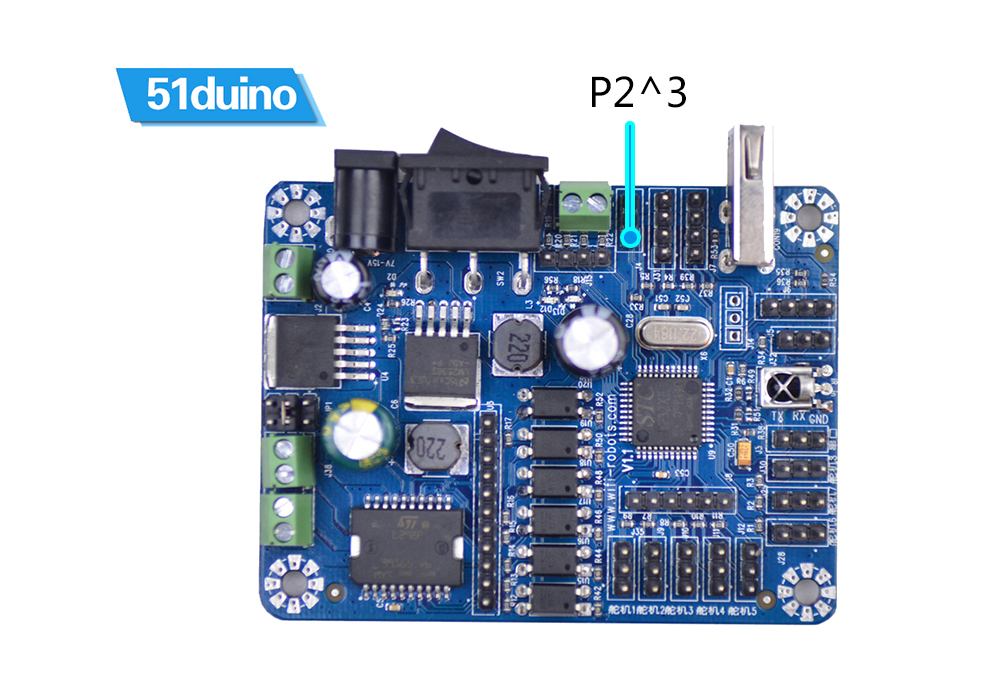

连接方法:Do接主控P2^3,VCC接5v,GND接GND,A0悬空
