【霍尔传感器】 应用介绍

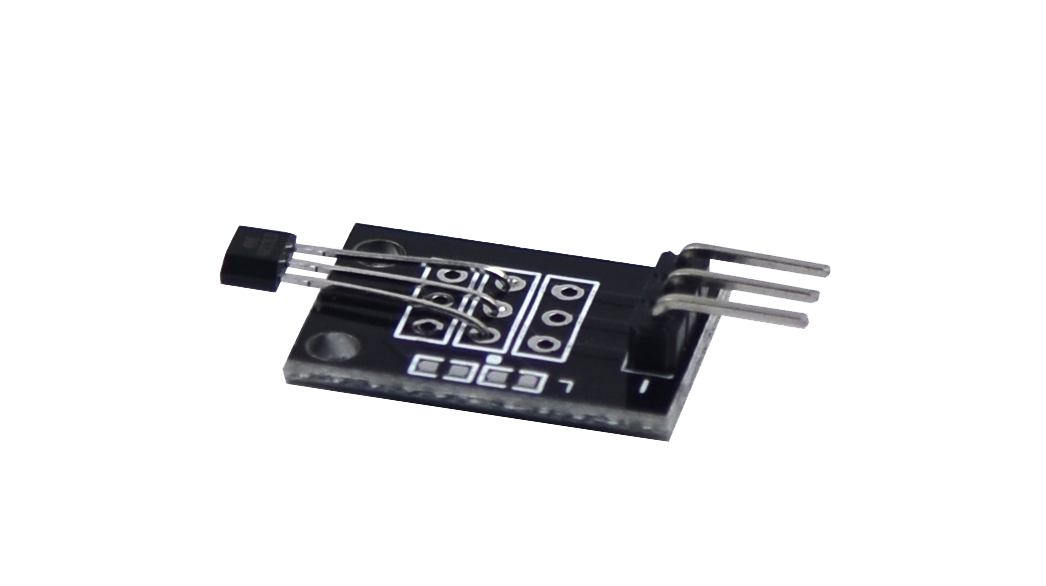

Arduino-霍尔元器件开关模块


实验概述
      利用霍尔元器件开关模块作为开关控制LED的亮和灭。
实验原理
      线性霍尔效应传感器 IC 的电压输出会精确跟踪磁通密度的变化。在静态(无磁场)时,从理论上讲,输出应等于在工作电压及工作温度范围内的电源电压的一半。增加南极磁场将增加来自其静态电压的电压。相反,增加北极磁场将增加来自其静态电压的电压。这些部件可测量电流的角、接近性、运动及磁通量。它们能够以磁力驱动的方式反映机械事件。

简单来说这就是一个感应磁场的器件。

实验步骤

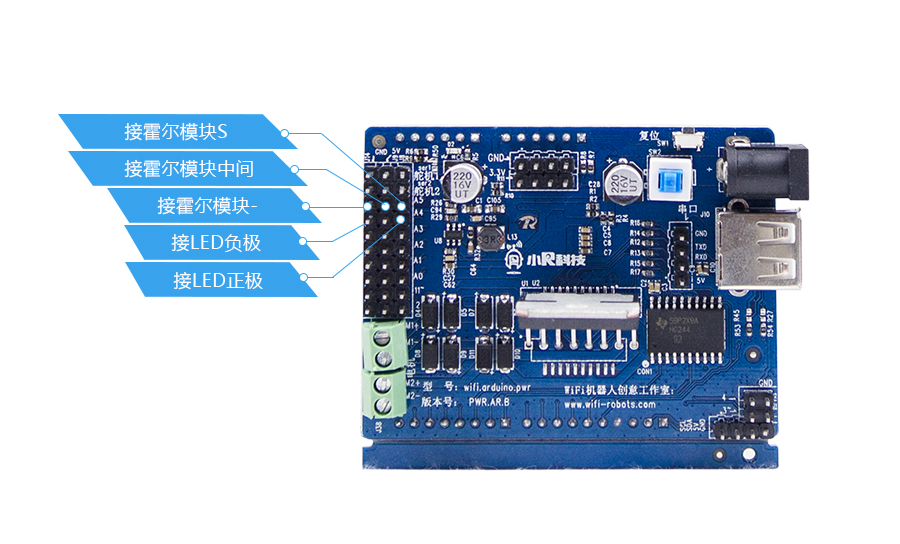

      霍尔模块和模拟接口A4接LED 搭建简单电路,制作磁场闪光器。利用模拟接口A4接入的LED,将霍尔传感器接入A5接口,当霍尔传感器感测到有磁场信号时,LED 发光。



代码解析

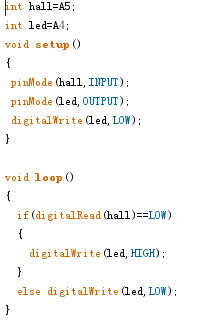

      首先定义了霍尔模块以及LED的引脚,并将模块设置为输入模式,LED设置为输出模式,主循环里面判断是否处于震动状态,是的话亮起LED,不是的话LED灭。



实验现象

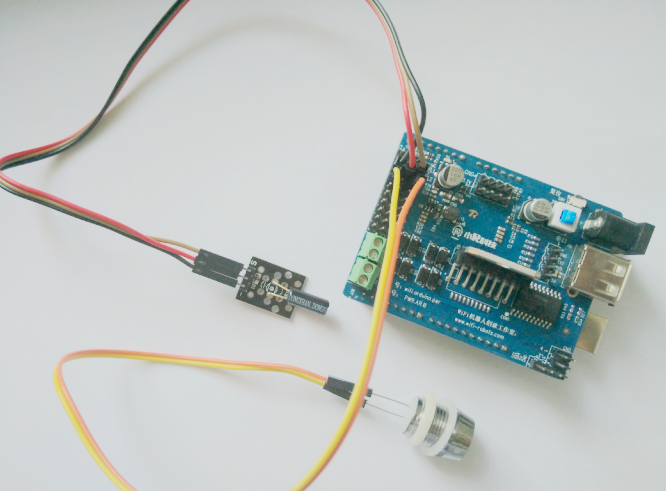

      将磁铁靠近霍尔传感器,LED就亮起来,霍尔元器件没有感应到磁场时LED不亮。
