【磁簧模块】 应用介绍

实验概述
      通过此实验来了解磁簧开关的工作原理,并了解磁簧开关(干簧管)在家电、汽车、通讯、工业、医疗、安防等领域得到了广泛的应用
实验原理

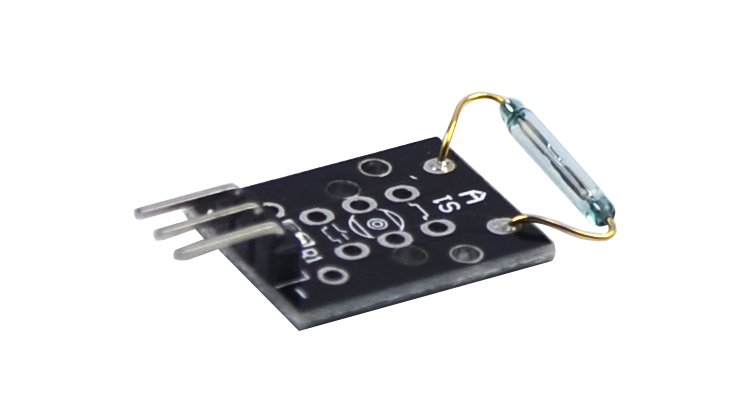

      基本型式是将两片磁簧片密封在玻璃管内,两片虽重叠,但中间间隔有一小空隙。当外来磁场时将使两片磁簧片接触,进而导通。一旦磁体被拉到远离开关,磁簧开关将返回到其原来的位置。


磁环模块和P0^7 接口自带LED 搭建简单电路,制作磁场提示灯

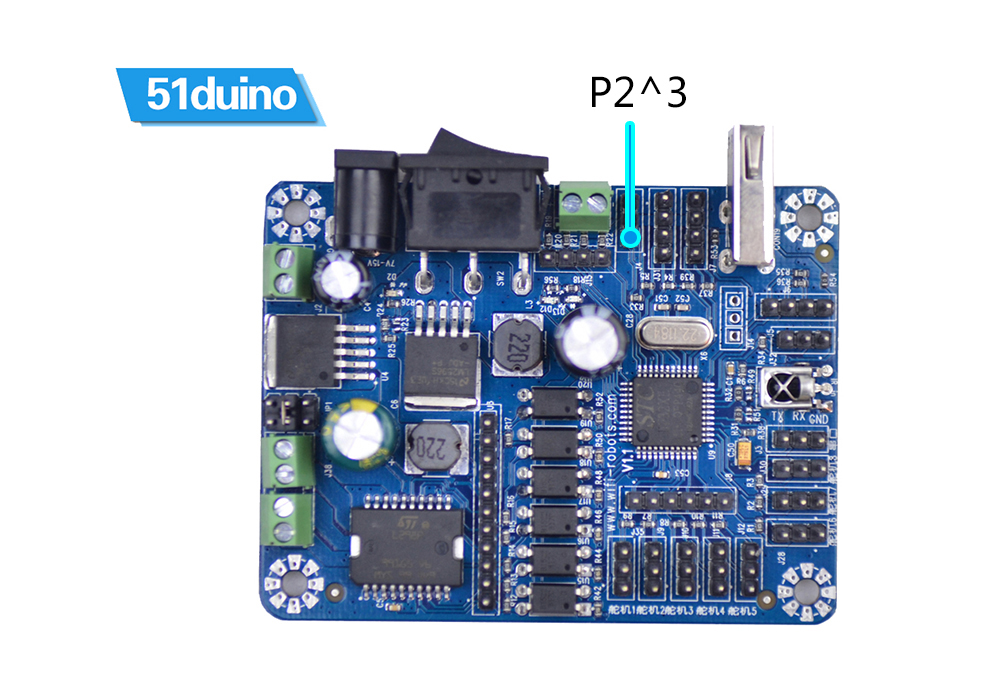

      利用P0^7 接口自带的LED,将磁环传感器接入P2^3接口,当磁环传感器感测到有按键信号时,LED 亮,反之则灭.



代码解析
首先我们定义了传感和LED引脚分别为P0^7和P2^3,main()里面将这俩个初始化为输入和输出,主循环里面,我们做了一个判断,当读取到buttonpin也就是传感器的值为低时候,将LED灯点亮,传感器的值为高时候LED灯灭。
