51duino-温湿度传感器


实验概述
      利用51duino开发板和WiFi模块读取温湿度传感器数值,通过网络串口显示。


实验原理
      DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器,它应用专用的数字模块采集技术和温湿度传感技术,确保产品具有极高的可靠性和卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC测温元件,并与一个高性能8位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHT11传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式存在OTP内存中,传感器内部在检测型号的处理过程中要调用这些校准系数。单线制串行接口,使系统集成变得简易快捷。超小的体积、极低的功耗,使其成为该类应用中,在苛刻应用场合的最佳选择。产品为4针单排引脚封装,连接方便。








实验步骤
      DHT11采用单总线方式与cpu进行数据传输,与DS18B20相似,对时序的要求比较高,不同之处在于写程序的时候数据的采集必须间隔1s以上,不然采集会失败。DH11模块的DATE端接开发板A5,模块VCC接5V,GND接GND。

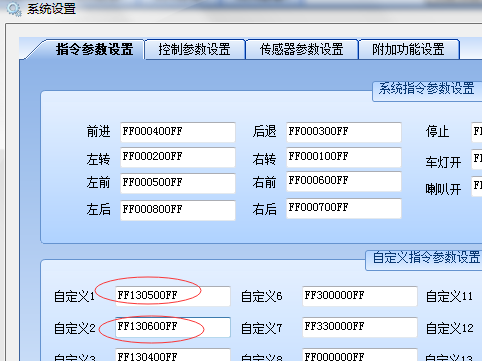

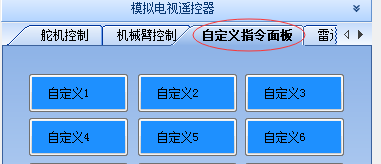

       二、连接好后开启小车总开关,再上位机里面添加一个自定义命令FF130500FF这个命令,如果不知如何添加自定义命令请看软件使用说明:
手机:http://www.iqiyi.com/w_19rru3nzf5.html







PC端使用说明:

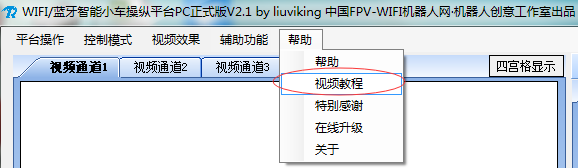

     打开PC软件-->帮助选项既可以观看PC软件使用说明




三、上位机雷达显示需要先把WIFI模块双线数据功能打开
        WIFI数传模块开放双向数据功能: http://www.wifi-robots.com/thread-2985-1-1.html
数据显示,我为了更直观看到上传的数据用的是网络端口监听器
