【双色LED】 应用介绍

  STMduino-双色LED


实验概述
STMduino开发板驱动双色LED模块俩种颜色交替闪烁。
实验原理

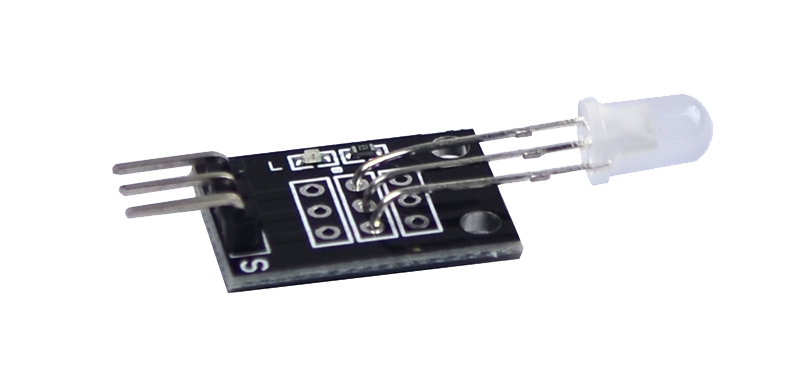

led双色显示屏组成一般是2种颜色的led发光二极管,通过不同颜色的发光二极管能够组成不同的显示屏,双基色是由红绿或黄绿两种颜色组成、伪彩是由红色、黄绿、蓝色三种不同颜色组成。


实验步骤

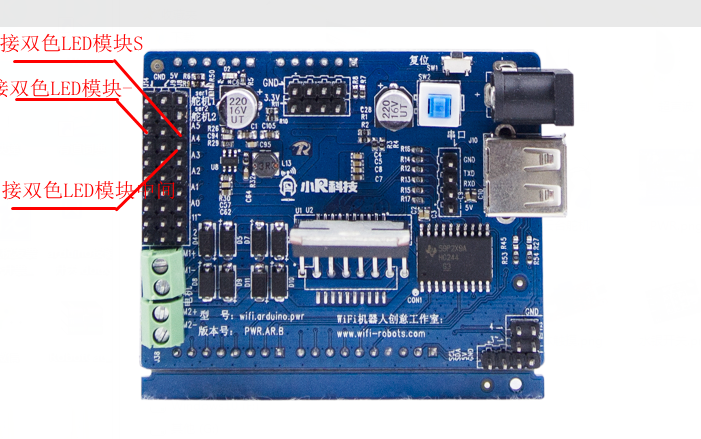

LED双色模块的S端接开发板A5,模块中间针脚接A4,-接GND。
将开发板连接电脑,上传代码即可。



代码解析

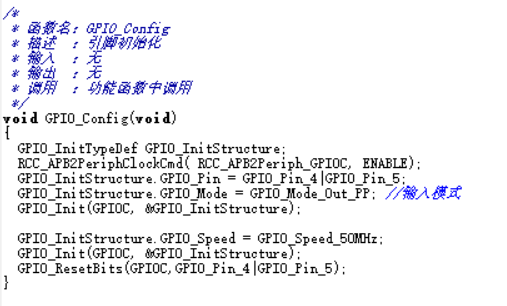

首先定义了双色LED模块红色灯引脚为A5,蓝色灯为A4。并将俩个引脚设置为输出模式,主循环里面实现红色光亮一秒后关闭,接着蓝色灯亮一秒,如此反复。


实验现象
开启开发板的开关,就可以观察到LED一秒亮红色一秒亮蓝色交替循环。
