【LED车灯】 应用介绍

  STMduino小车车灯

实验概述:

通过手机或电脑APP控制小车车灯的开管

实验原理

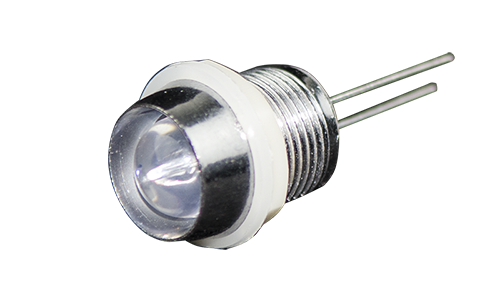

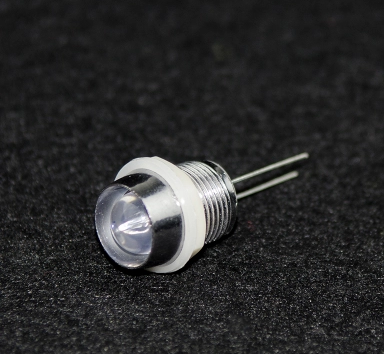

车灯的原理很简单,车灯其实就是一个LED发光二级管,通过正极(一般是长的为正极短的为负极)接入5V的电压负极接GND既可以点亮。我们现在想通过手机或电脑控制端WIFI控制车灯亮灭,只需要把车灯的正极接到控制的IO口负极接GND即可。






实验步骤

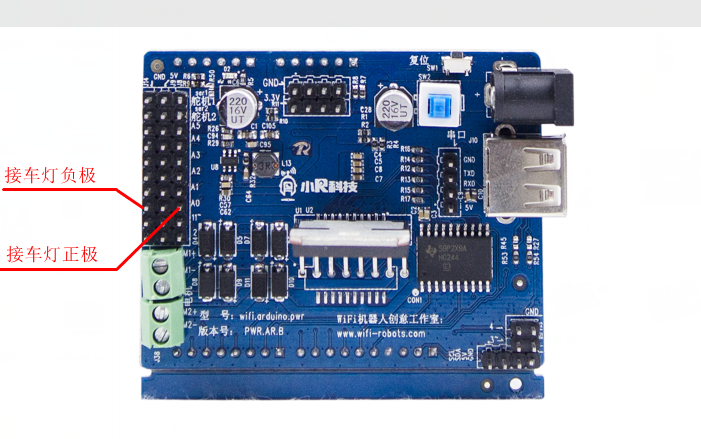

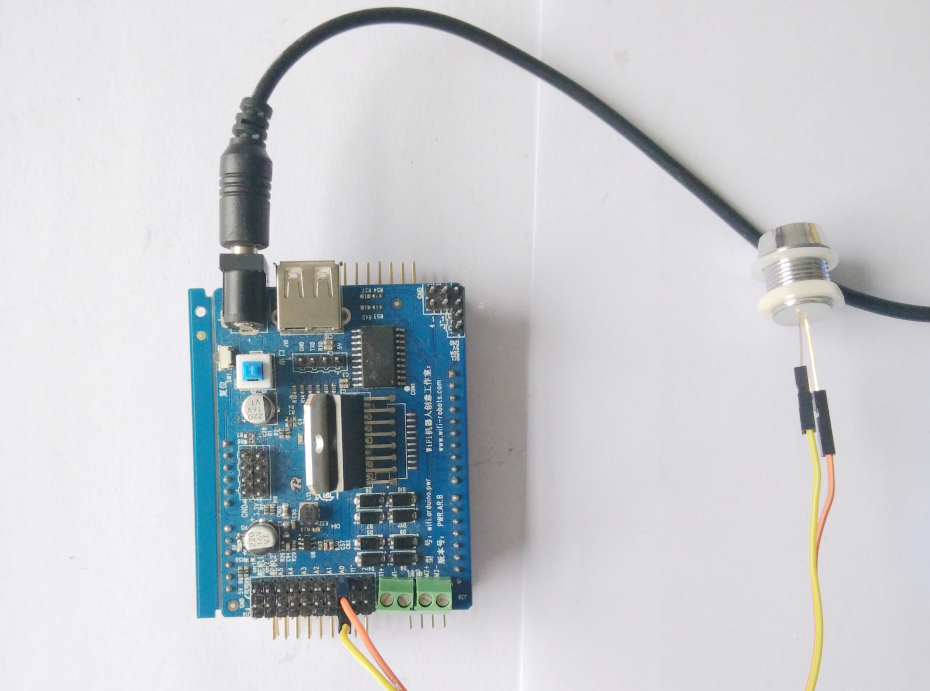

选取STMduino 的A0(PC0)号引脚为车灯控制引脚,车灯正极接A0,负极接GND

代码解析

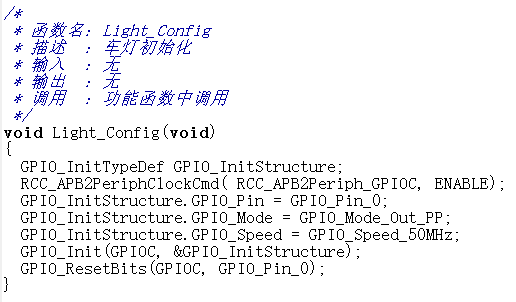

Config.c文件里定义了车灯引脚PC0,输出模式

Config.h里宏定义开灯和关灯函数,其实就是给车灯引脚拉高与拉低

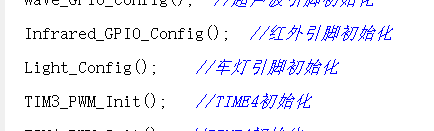

main函数里面将车灯引脚初始化

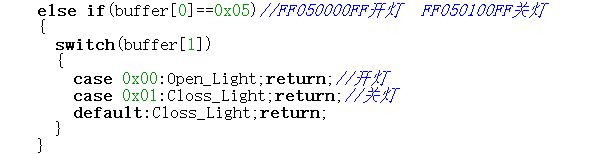

function.c文件里面添加了解析来至上位机发来的指令的代码,可以看到上位机发来FF050000FF时即解析为开灯,FF050100FF为关灯。


应用扩展
通过这种控制方式我们可以控制多个车灯,实现车的前灯尾灯控制,前灯如果有俩个的话可以把俩个前灯并联一起接入既可同时控制。 这个就交给大家去实践一下吧!
