安卓APP蓝牙控制三色LED酷炫高逼格


1.实验简介
    本实验通过安卓手机APP蓝牙控制,需要安装手机APP,单片机采用arduino UNO R3
,通过串口连接蓝牙模块,手机滑动三个三色滑动条来调节R,G,B三色通道的值,通过蓝牙发送至arduino串口,再做解析,并设置LED三色值使三色LED发出和软件调节相应的颜色!

2.实验器材
  1)安卓手机一部
  2)Arduino UNO R3单片机一块
  3)HC05蓝牙模块一个
  4)三色LED一个
  5)杜邦线若干
  6)电池一个

3.实验步骤

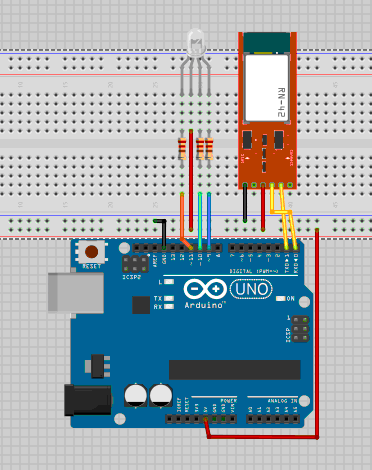

  先上接线图



4.基本原理就是手机设定三色数值,通过蓝牙发送给Arduino,接收后以PWM方式驱动共阳全色LED显示。



5.软件通信协议

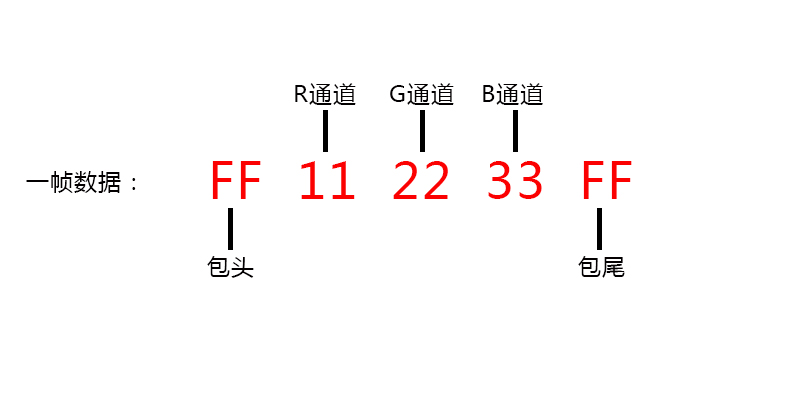

数据采用五位格式,首尾各是俩个FF 包头和包尾用来校验数据,中间的三位数才是R,G,B色通道值。

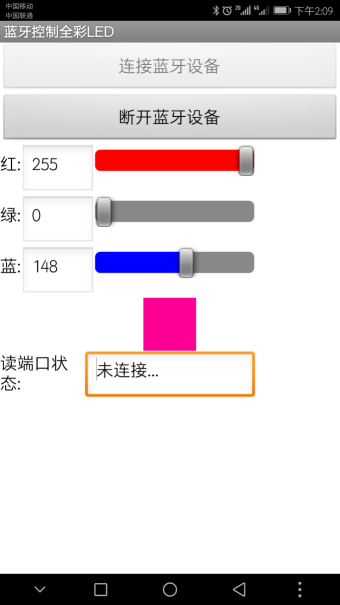

6.安卓软件效果图


先连接蓝牙,再滑动三个滑块。

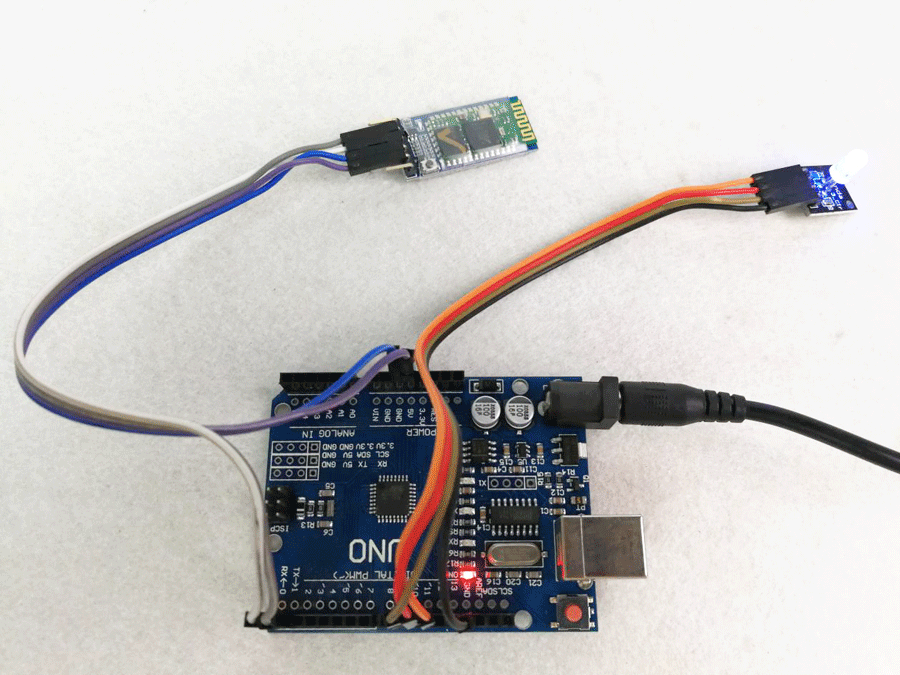

7.实物连接图


  8.动态效果图
