软硬件开源制作Arduino蓝牙智能手表,12864oled显示

   闲暇时间试着用开源的arduino做了一个蓝牙智能手表,简述过程把经验分享给大家,这个蓝牙手表可以显示时间,连接手机显示通知数量,电池,wifi等。
一、Arduino蓝牙智能手表硬件如下:

   Arduino pro mini开发板一块
   hc-06蓝牙模块
   12864oled显示屏
   锂电池
   USB转TTL 调试器
   导线,烙铁等

二、Arduino蓝牙智能手表制作步骤如下:

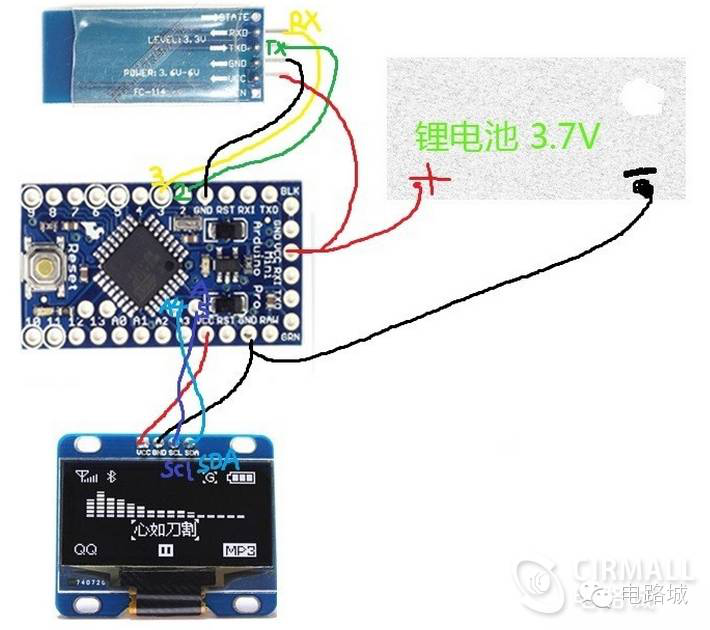

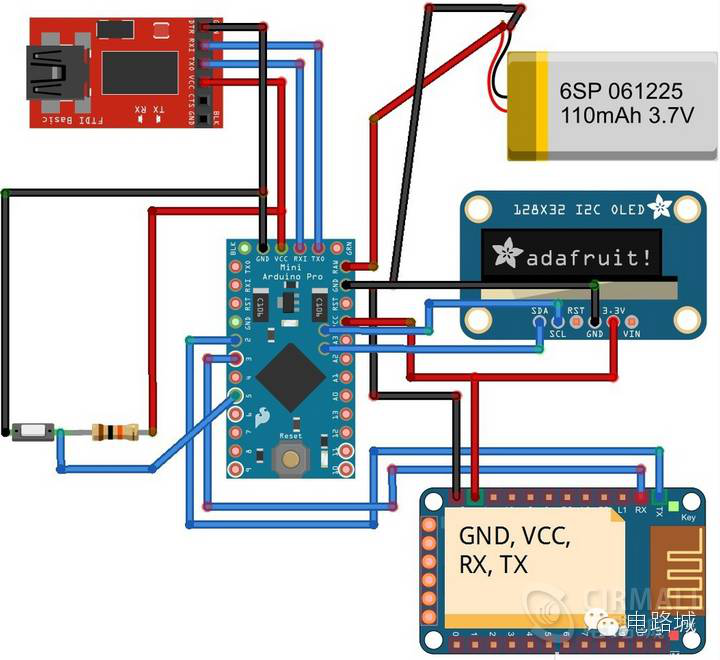

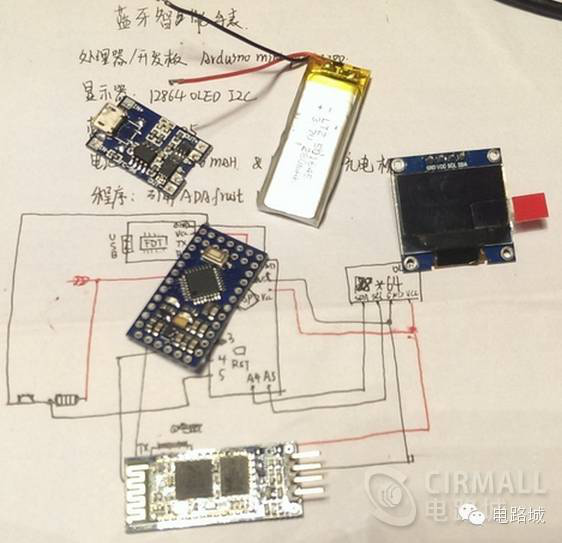

   买齐以上材料后,如图用烙铁把它们对应连接起来。图片上是没有开关的图,强烈建议装个按钮,这样可以切换显示。(在最后一张图上面有,电阻是20k欧)
注意不要连错了特别是正负极!













   相关程序,在附件下载蓝牙手表的源码程序。
   下载arduino ide并安装,ide是用来给咱们刚刚做好的手表”装上系统的软件
把USB转TTL 下载器和arduino mini连接起来,接线方法如下
{下载器 } { arduino Pro MINI }
    GND——————GND
    RXD——————TX
    TXD——————RX
    VCC——————VCC

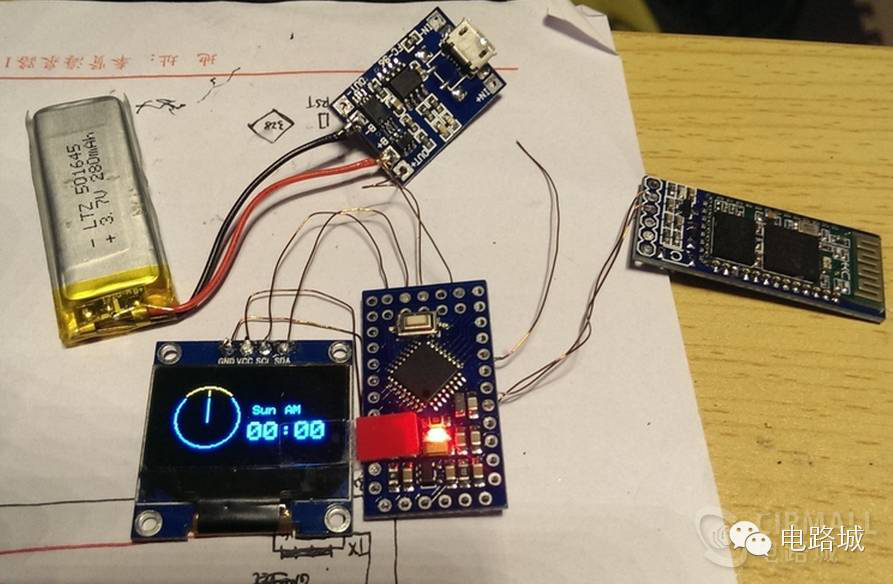

充电时连接电脑或者充电器就行了。我上面是直接接了个充电板。

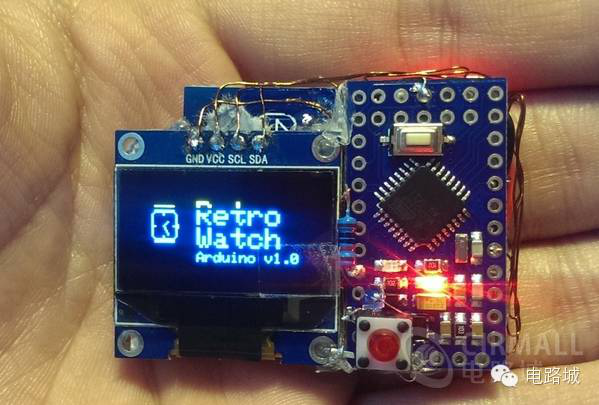

把下载器连接电脑usb,这时候arduino mini应该亮了起来,然后装驱动,打开下载源码里面的retrowatch.ino,选择正确的com口和开发板,也就是arduino pro mini 在点击那个箭头,没有错误的话就能把程序下载到你的手表了,这时候手边应该就能显示时间00:00了。
使用arduino IDE 下载程序时,当出现 uploading时 需要按下 arduino板上的 reset按钮。

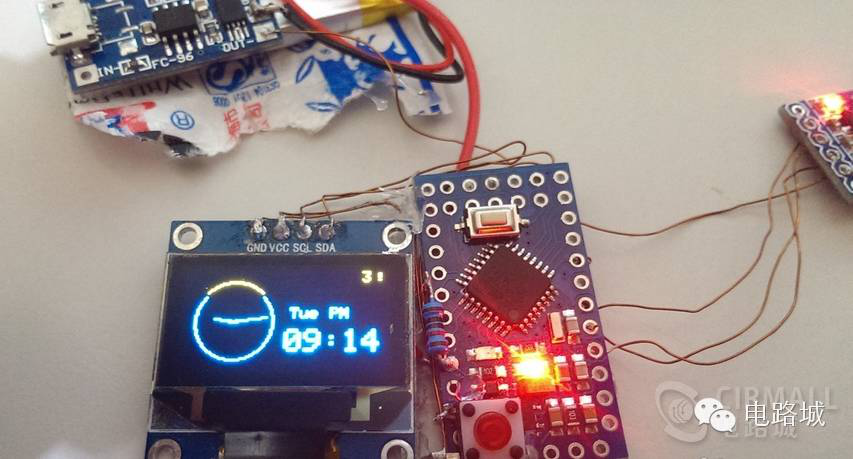

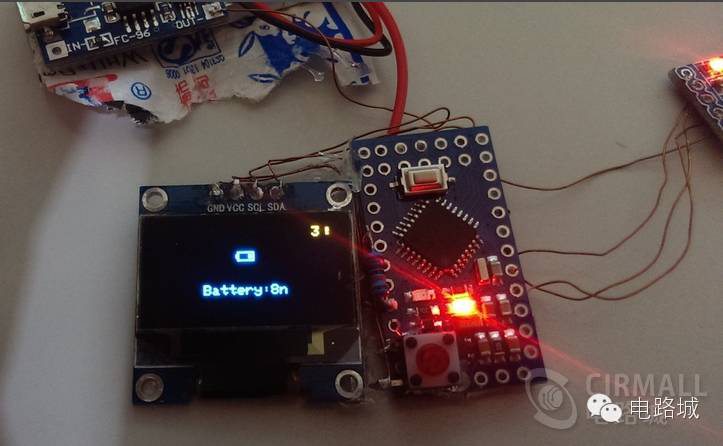

   接下来要连接手机同步时间设置通知等,下载文末的手机端程序并安装,打开蓝牙,找到hc-06也就是蓝牙模块的名称,输入密码(默认一般是1234)连接成功后时间就自动同步了,你可以在手机端设置时钟风格等。下图我把usb下载器拆了。

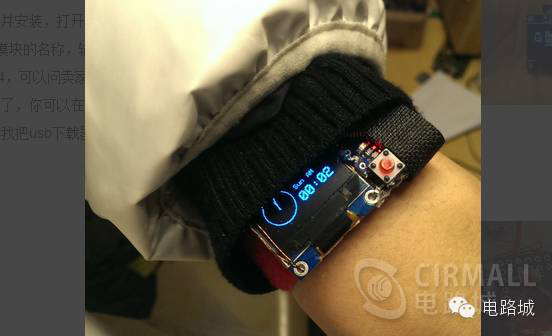

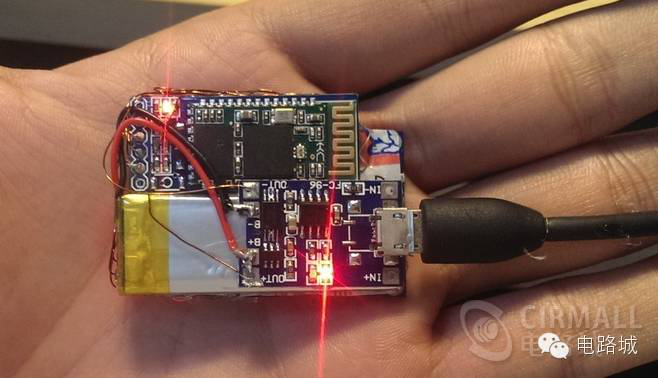

    把这几个模块拼合起来,再找个表带,就差不多做成了一个简单的蓝牙手表。或者你可以把他们用硅胶封起来,防水了(不过你要想好如何解决充电问题,这个自由发挥吧。)这样体积已经不小了,装不了gps和姿态传感器了,做个大的到可以记录运动量,记录位置,行程路线,速度等
