【敲击传感器模块】 应用介绍

Arduino-敲击传感器


实验概述
      通过本案例理解如何操作震动传感器,如何获取震动传感器震动对IO产生的电平变化。
实验原理

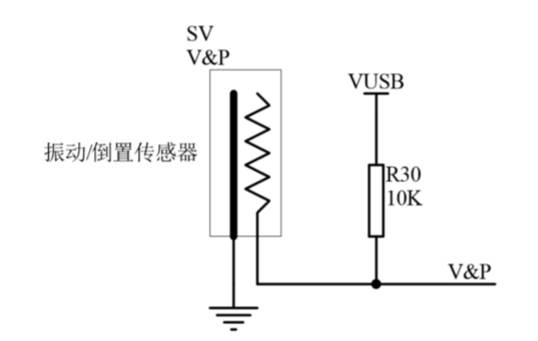

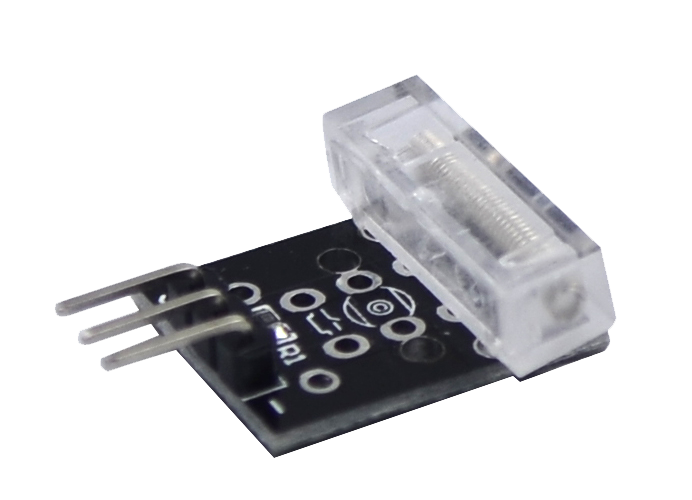

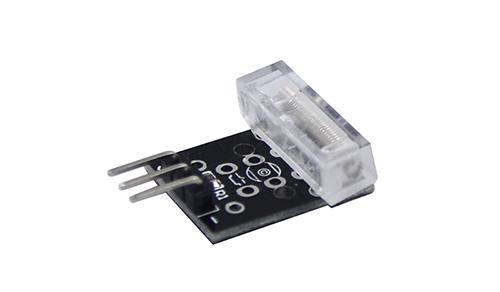

      本实验板中使用的振动传感器是一种简单的器件,管内有一跟固定的导线,在这根导线的周围有另一根较细的导线以螺旋状环绕它。可以想象为一个弹簧旁边有一跟导线。在不震动时,两根导线不会相碰,一旦振动发生,两根导线就会短接。所以我们只需判断导线是否短接了,就可以知道振动是否发生。





实验步骤

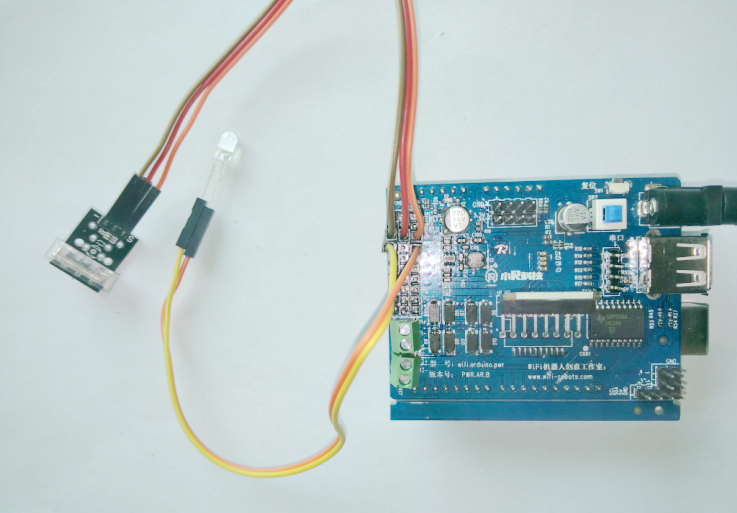

      本实验需要arduino开发板一个,敲击传感器一个,LED灯一个。采用arduino模拟IO口A5检测来自敲击传感器采集的模拟输入量,对这个数量进行逻辑判断,当震动量大于一定时,将LED亮起,过段时间熄灭,当敲击震动较小时LED不亮。

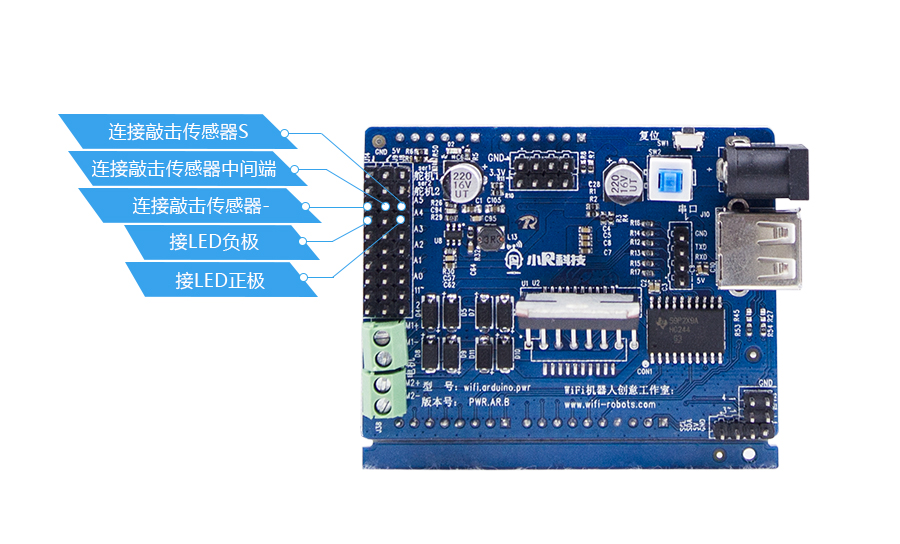

      接法:arduino开发板的电源板上面的A5口接敲击传感器AO引脚,敲击传感器+接arduino电源板5V,GND接GND。


代码解析

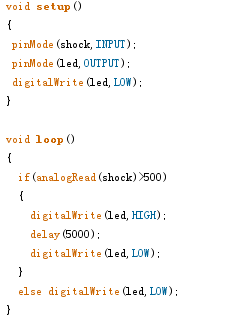

      首先我们定义了一个led和敲击传感器引脚分别为A5和A4,setup()里面将这俩个初始化为输入和输出,主循环里面,我们做了一个判断,当读取到shock也就是敲击传感器的值大于500的模拟量时候,将LED灯点亮,点亮5秒过后又熄灭。当小于等于500的时候LED灯一直不会亮,500这个模拟量我们可以自己定义(0~1023)值越小,对敲击震动的检测灵敏度越高,反之亦然。




实验现象
      打开arduino开发板的开关,上传代码后,轻敲一下传感器,LED就会亮起,持续5秒后又熄灭了,再晃动一下,灯又亮,该实验检测敲击震动就成功啦,大家快试试吧!
