【1602显示温湿度实验】 应用介绍

                                         1602显示温湿度实验

编译器版本:1.5.6
实验器材:Arduino uno r3  、5v电池、1602LCD、温湿度传感器

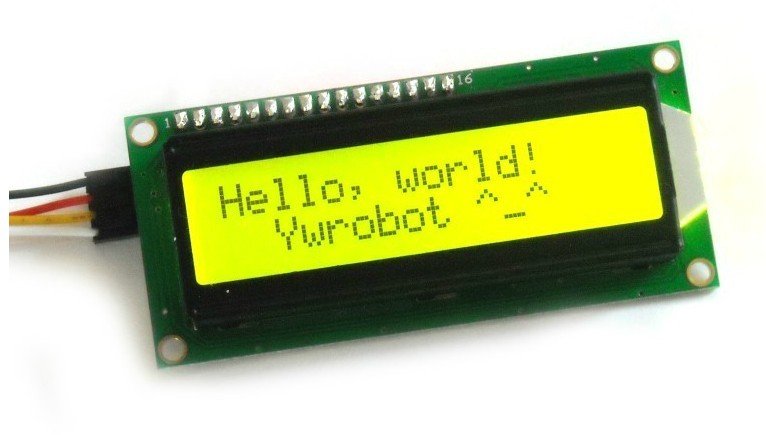

      通过上之前的实验,我们学会了1602液晶的使用以及DHT11温湿度
传感器的使用。下面我们通过DHT11温度传感器读取室温后,使温度
显示在1602液晶屏幕上。

      上次我们驱动液晶是使用的手工编写代码,这次我们直接使用arduino
自带的LiquidCrystal库来进行驱动,此库文件允许arduino控制板控制
基于Hitachi HD44780或与之相兼容芯片大部分的液晶,可以工作于4
bit或者8bit状态。

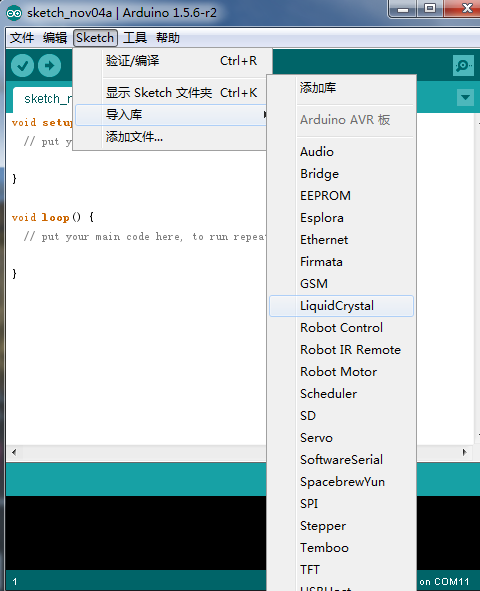

      下图为我们所使用的arduino的LiquidCrystal库文件位置,只有这里显示的
库文件,arduino才可以调用。

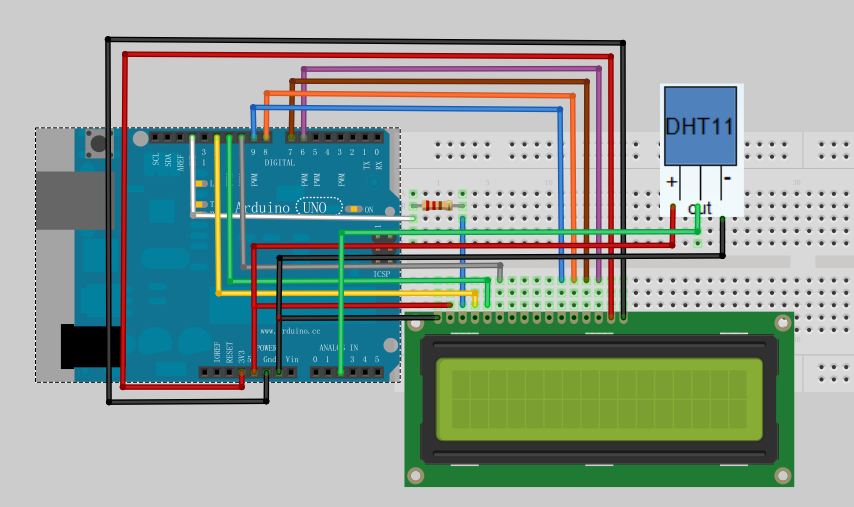

下面是电路连接图

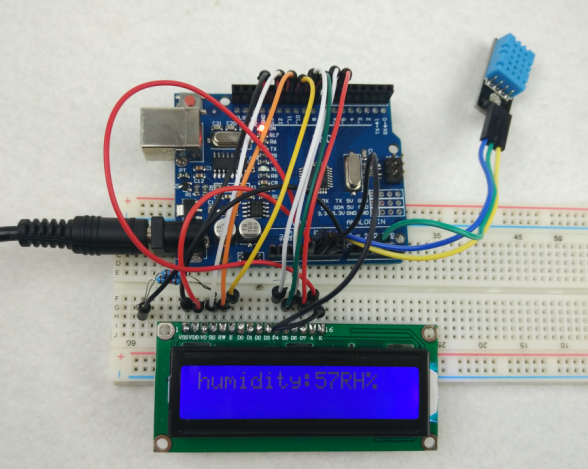

实物连接图

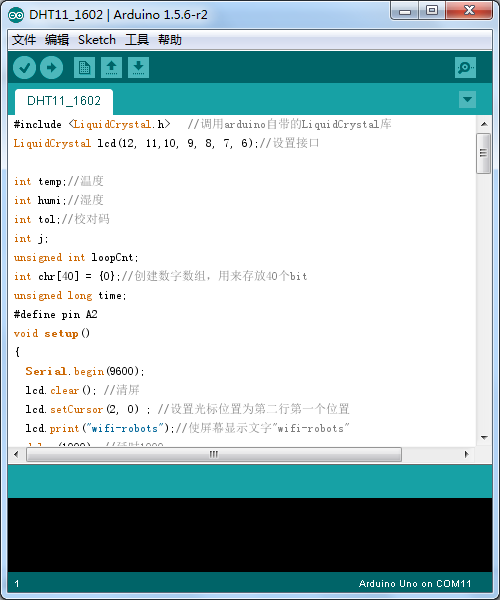

程序代码图



实验效果:温湿度每隔5秒采集一次,温度和湿度轮流显示


关于LiquidCrystal库使用的更详细方法,请查看arduino官方介绍。

http://arduino.cc/en/Reference/LiquidCrystal
